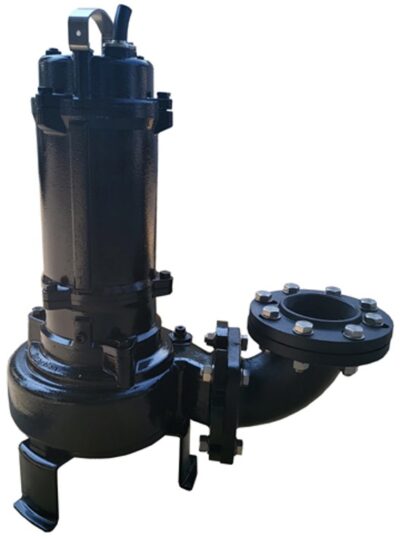

MCL

คุณสมบัติพิเศษ

  • อุณหภูมิน้ำที่สูบจ่ายได้ 0 – 40 o C
  • ความลึกที่จุ่มใช้งานได้ 10 เมตร

Parts and Material list

No.Part ชิ้นส่วนอะไหล่Material วัสดุ
1Cable สายไฟH07RN-F/STOW
2Motor Cover ฝาครอบมอเตอร์EN-GJL-200 (เหล็กหล่อ)
3Motor Housing เสื้อมอเตอร์EN-GJL-200 (เหล็กหล่อ)
4Oil Chamber ช่องซีลEN-GJL-200 (เหล็กหล่อ)
5Volute เสื้อปั๊มEN-GJL-200 (เหล็กหล่อ)
6Open Impeller ใบพัดน้ำ(แบบเปิด)EN-GJL-200 (เหล็กหล่อ)
7Suction Plate ฝาทางดูดEN-GJL-200 (เหล็กหล่อ)
8Pump Feet  ขาปั๊มGavanize Steel with Coating
9Discharge Elbow ข้องอทางส่งEN-GJL-200 (เหล็กหล่อ)
11Double Mechanical Seal แมคนิคัลซีลคู่Upper+Lower: CA/CE + SIC/SIC
12Lip Seal ลีฟซีล(ออยล์ซีล)NBR
13Upper & Lower Bearing ลูกปืนบนล่างNTN/TPI
14Dry Type Stator  คอยล์ไฟ(ไร้น้ำมัน)Class F, Built-in Overload Protector
15Rotor with Shaft ทุ่นพร้อมเพลา3HP AISI 410, 5HP AISI 420
20Suction Plate Gasket ปะเก็นทางดูดPE
22Air Release Valve วาล์วปล่อยอากาศPP
24Handle มือจับAISI 304



Download PDF :

More Information

ModelCurrentDischargeOutputVoltageSolid PassRevolutionMax. HeadMax. CapacityRatedCableWeight
รุ่นกระแสไฟท่อส่งกำลังไฟช่องว่างความเร็วรอบส่งสูงสุดปริมาณน้ำสูงสุดส่งสูงปริมาณน้ำสายไฟน้ำหนัก
(amp.)(Inch)(HP)(W)(Volt)(mm)(RPM)(เมตร)(ลิตร/นาที)(เมตร)(ลิตร/นาที)(เมตร)(ก.ก.)
MCL-30T5.14″32200380V/50Hz564 Poles141400878012.278.5
MCL-50T8.3537008014501619001180093.5
